Mutation d'une Pacer X:

Auto donneuse: cherokee HO 1995

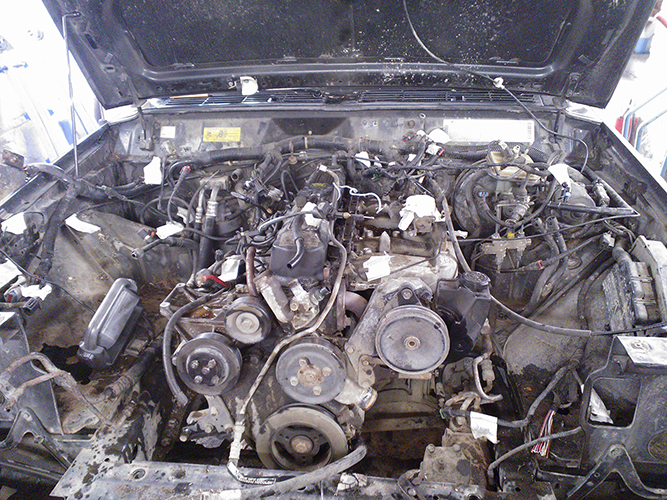

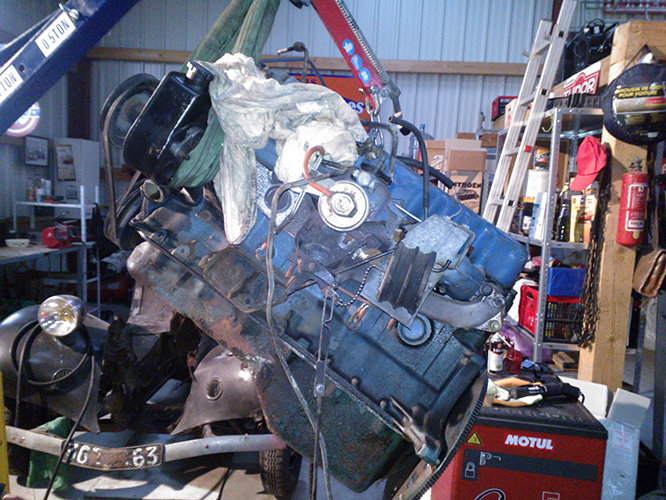

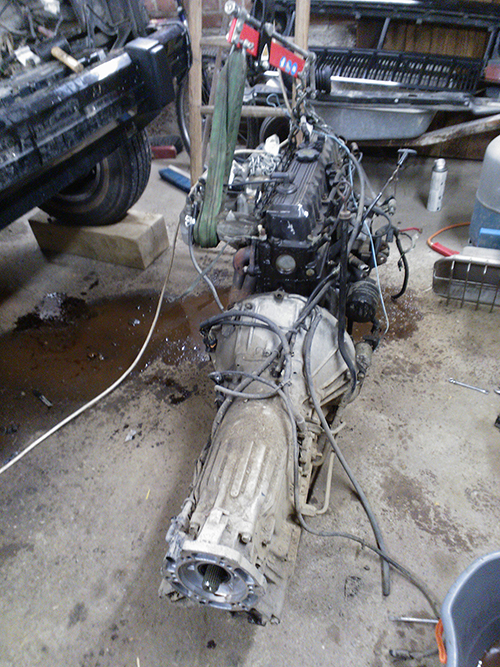

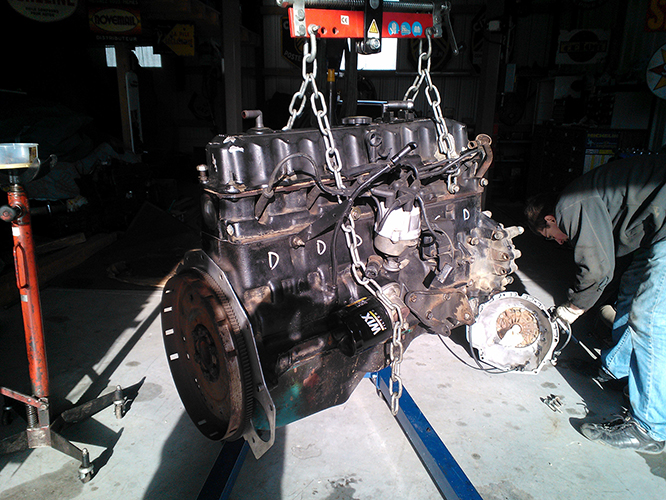

Demontage de la mecanique sur la Cherokee

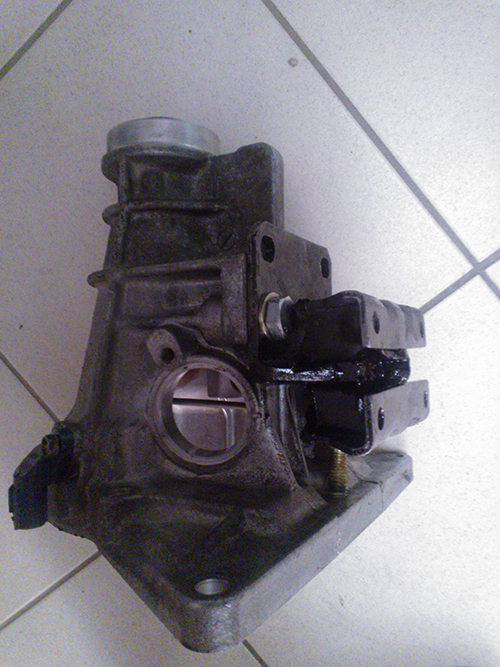

"la boite 4WD n'est pas utilisée" seuls les capteurs seront utiles pour l'adaptation de la boite 2WD sur le boitier de gestion de la Jeep

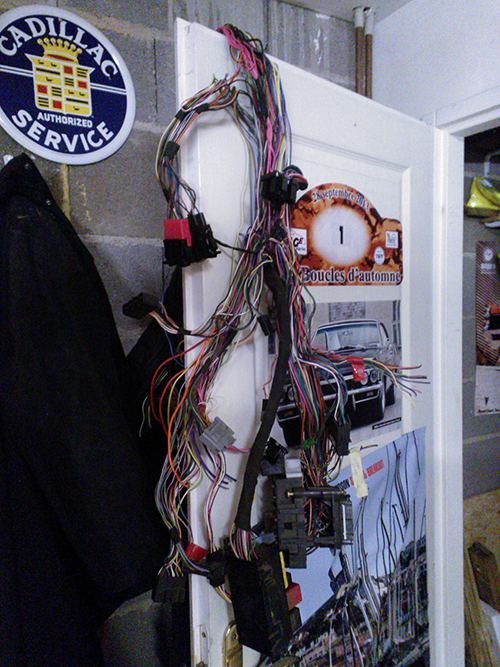

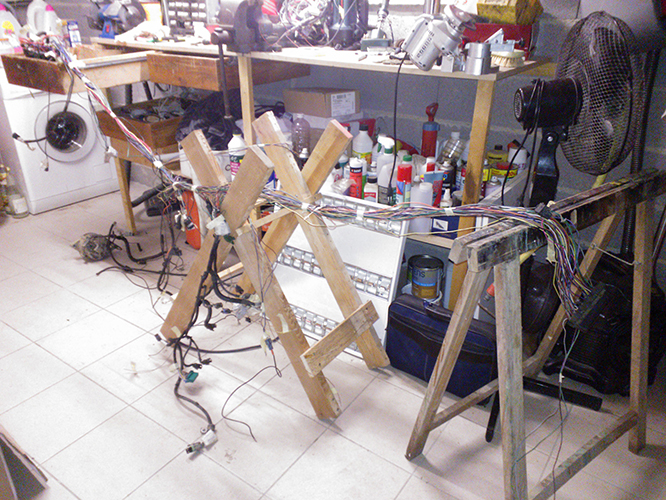

recuperation et preparation du faisceau Jeep

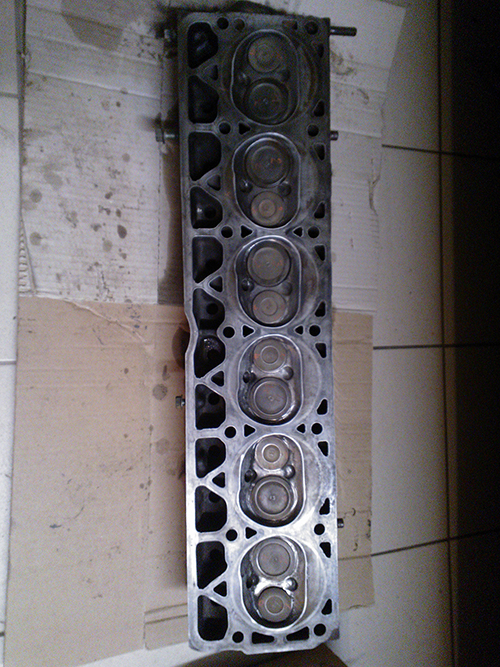

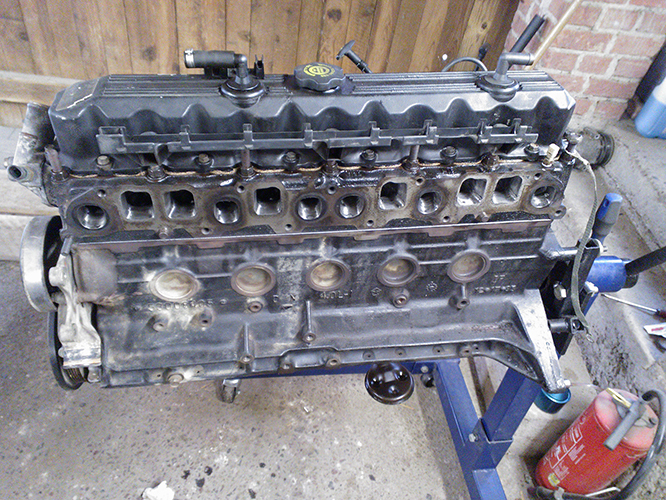

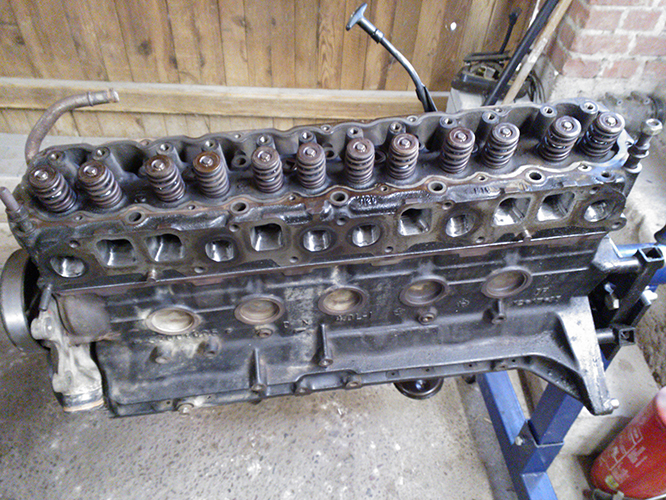

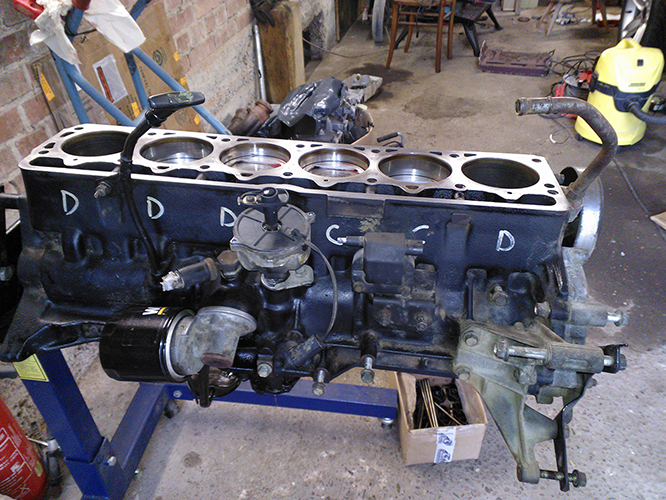

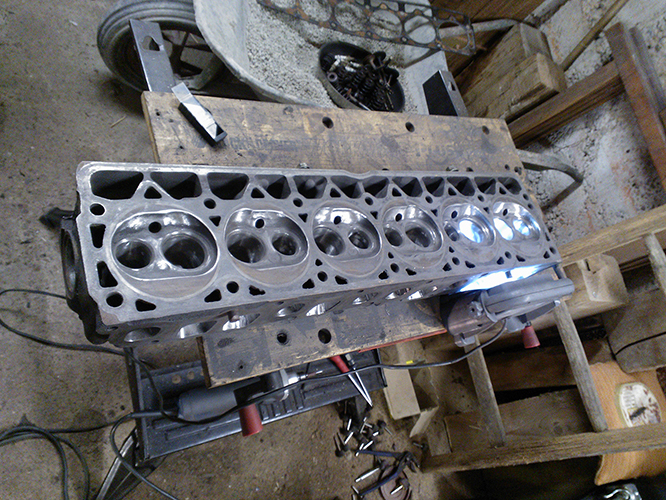

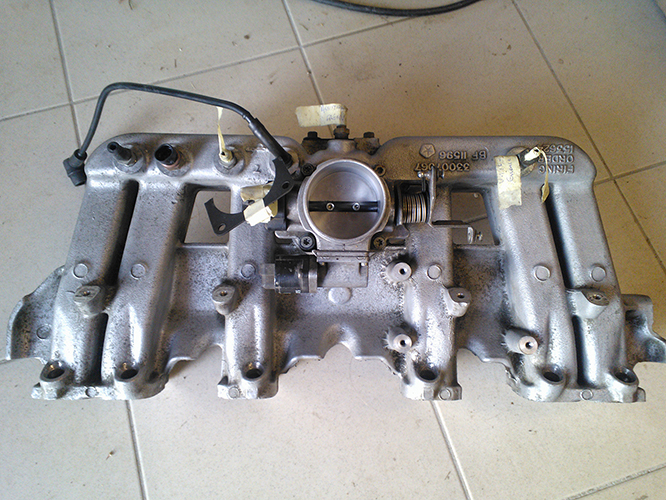

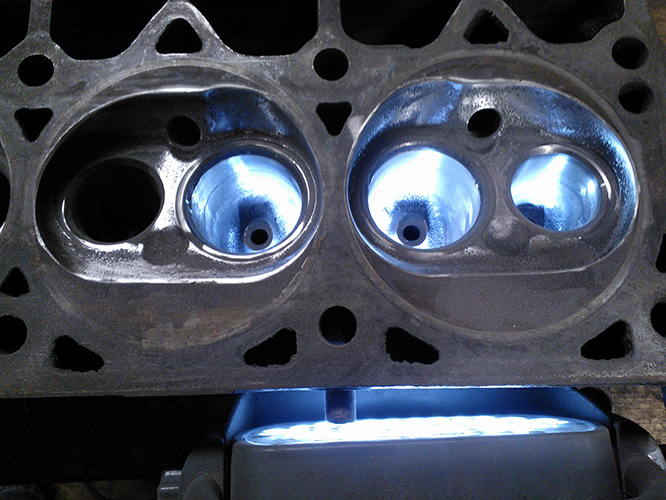

Nettoyage et Preparation du moteur

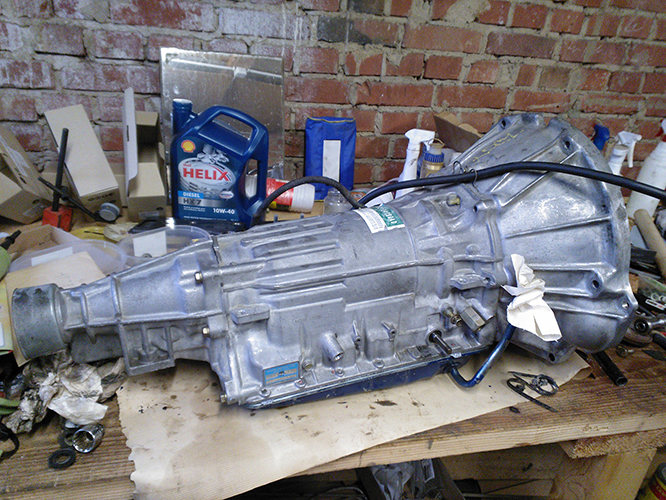

Preparation de la boite de Cherokee 2WD, achetée chez notre ami Laurent 'SAM JEEP', qui m'a donné de nombreux conseils

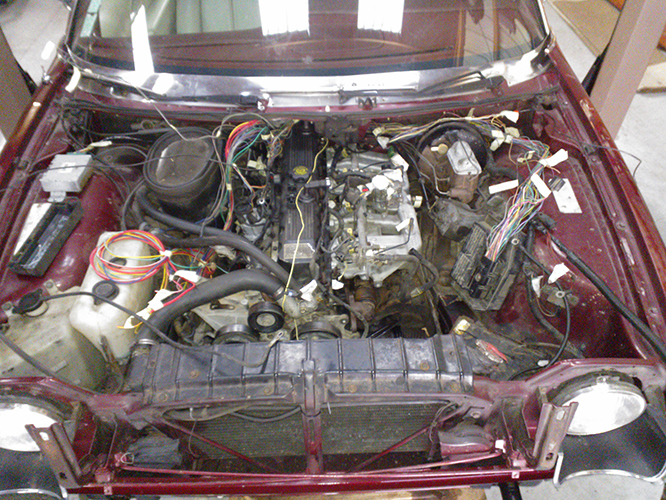

Démontage de la mecanique d'origine Pacer

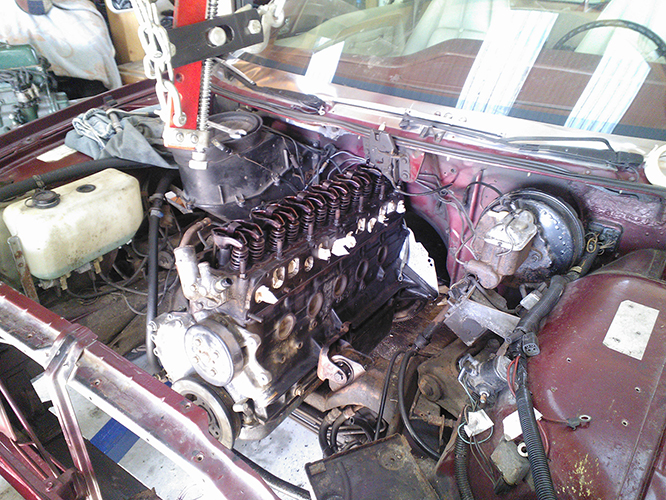

Montage du moteur cherokee 4.0

Les supports moteurs de la pacer se fixent directement sur le Bloc Jeep (d'origine AMC)

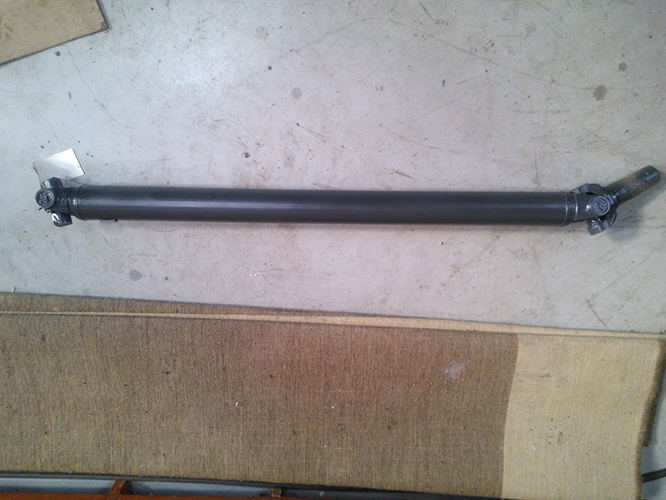

Montage de la boite avec adaptation de l'arbre d'origine ( la longueur est bonne),

Remplacement du croisillon coté boite par celui de la jeep

Le support de boite d'origine Pacer est adapté

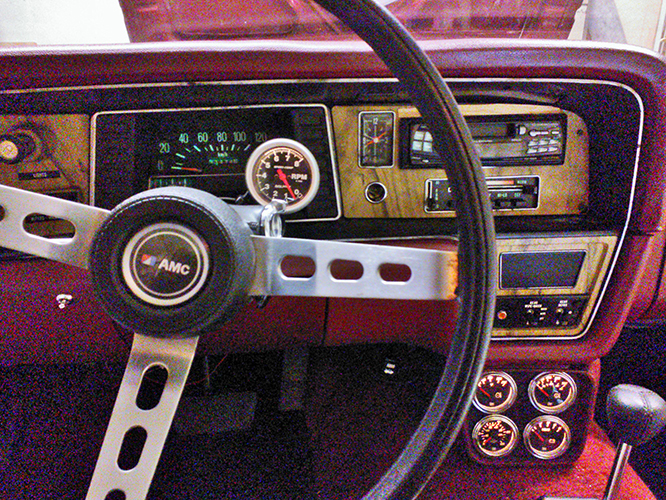

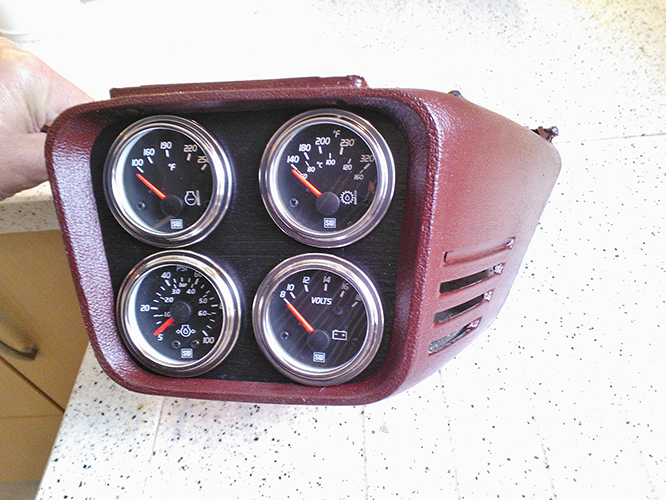

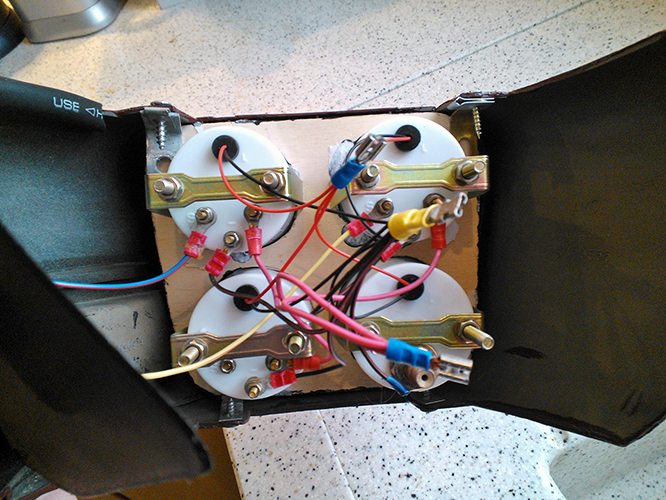

Installation des capteurs et d'une console 'Rallye Pack',

avec un compte tours electronique, le tout branché sur le faisceau de la Cherokee

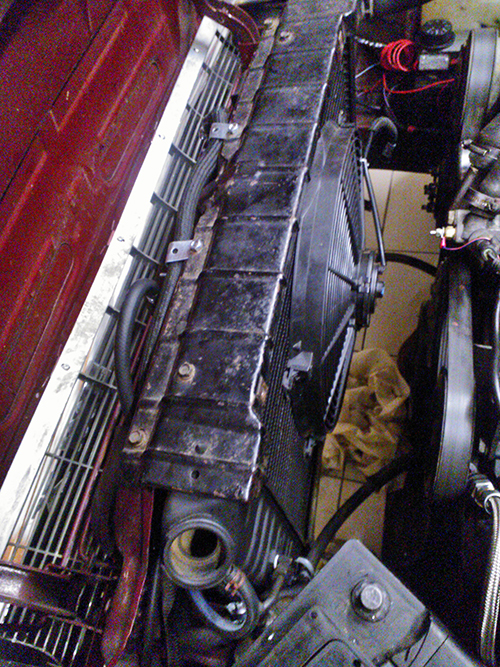

Installation du radiateur d'origine Pacer, d'un radiateur de boite supplementaire, d'un ventilateur electrique branché sur le faisceau Jeep

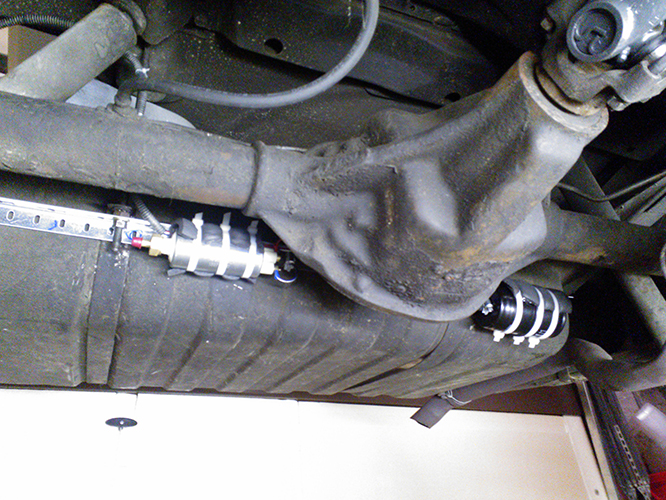

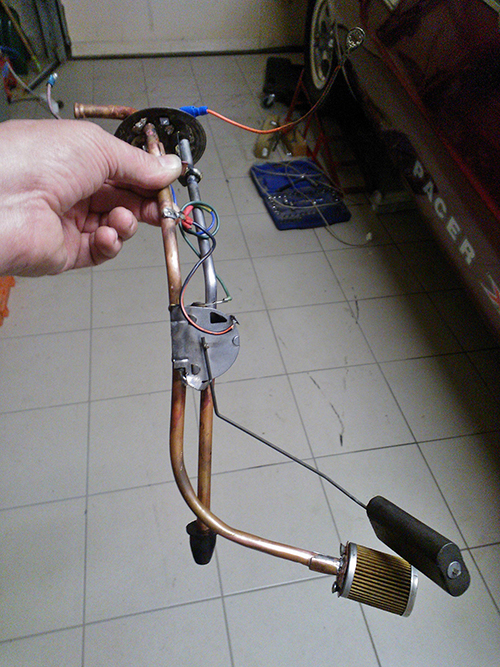

Installation d'une pompe à essence electrique externe, adaptation de la jauge, d'une crépine, et branchement sur le faisceau Jeep

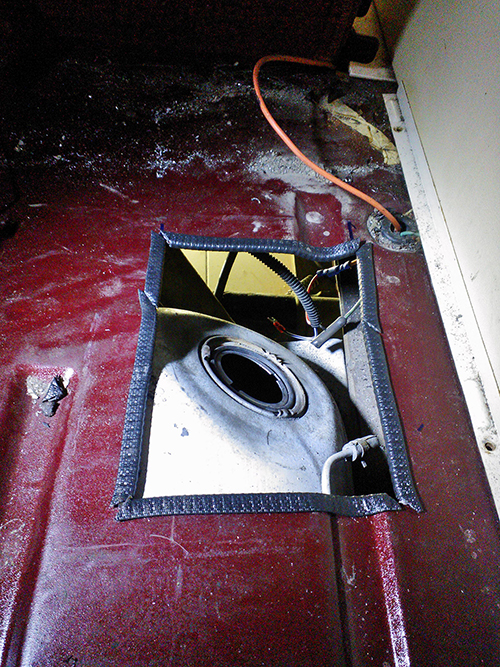

Découpe du plancher du coffre pour un acces facile aux branchements du reservoir. cette découpe à été fermée par une plaque en inox brossée, fixée par 3 vis tole. le fil orange ? c'est l'alimentation de la pompe.

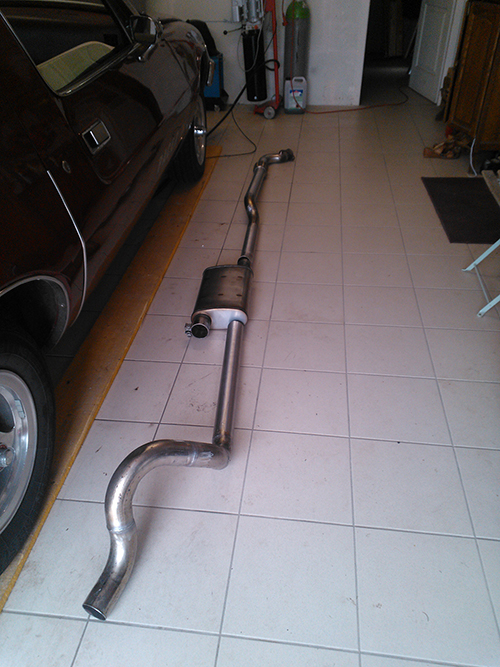

Installation d'un nouveau pot en inox 2.5", fabriqué sur place

Si vous avez remarqué, la partie arriere sur la photo est à l'envers !

Merci à Franck pour les belles soudures

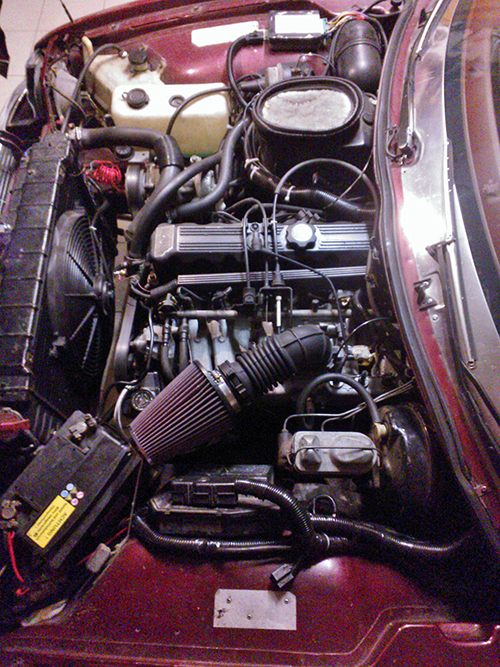

Et voila la mecanique installée, finie avec le faisceau integré

un thermostat supplementaire à été installé pour securité

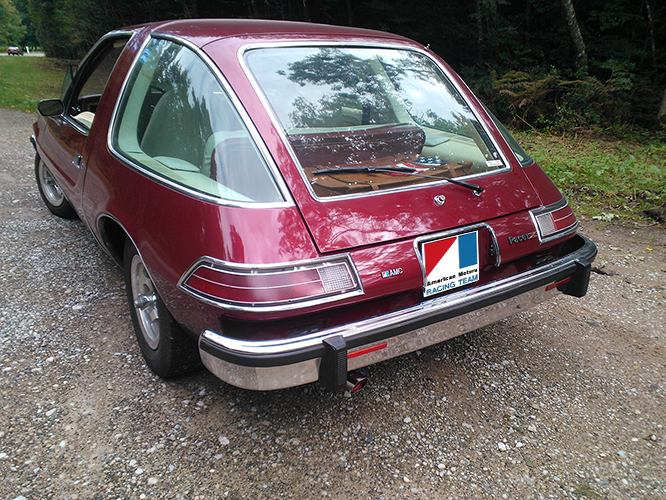

Prete à partir

L'auto est maintenant trés vive, et agréable à conduire, et, cerise sur le gateau, beaucoup plus sobre ( environ 10 lts /100 km)



Ces travaux on été fait de mars à juin 2014 avec l'aide de mon fils et de mon ami Jacques, un grand passionné de tractions

Je remercie les nombreux amis qui m'ont conseillé et soutenu dans cette aventure

Bernard
